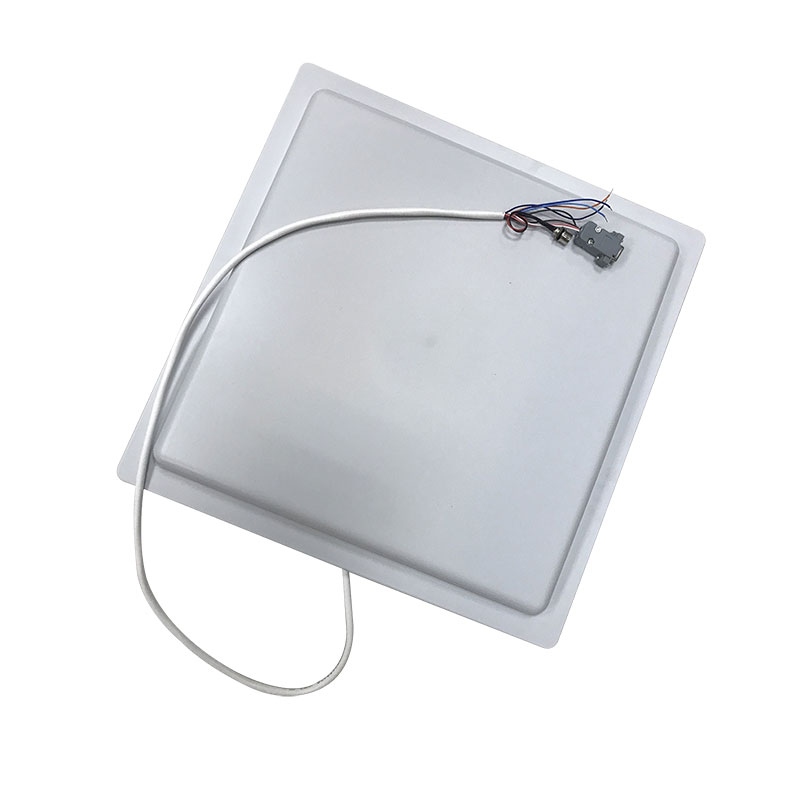

Vandeniui atsparus Weigand UHF durų prieigos kontrolės skaitytuvas, transporto priemonės Uhf Rfid kortelių skaitytuvas
1. Produkto pristatymas
UHF rfid skaitytuvas yra didelio našumo uhf rfid integruotas skaitytuvas. Jis sukurtas remiantis visiškai savarankiška intelektine nuosavybe. Remiantis patentuotu efektyviu skaitmeninių signalų apdorojimo algoritmu, palaiko greitą žymų skaitymo/rašymo operaciją su dideliu identifikavimo greičiu. Jis gali būti plačiai taikomas daug RFID taikomųjų sistemų, tokių kaip logistika, prieigos kontrolė ir apsaugos nuo padirbinėjimo bei pramoninės gamybos proceso valdymo sistemos.
2. Gaminio aprašymas
l Savarankiška intelektinė nuosavybė;
l Palaiko ISO18000-6B, ISO18000-6C (EPC C1G2) protokolo žymą;
l 865–868MHz dažnių juosta (dažnio pritaikymas neprivalomas);
l FHSS arba Fix Dažnis perdavimas;
l RF išėjimo galia iki 30dbm (reguliuojama);
l 8dbi antena neprivaloma su poveikio atstumu iki 6m*;
l Palaiko automatinį paleidimą, interaktyvų ir paleidiklį aktyvuojantį darbo režimą;
l Mažos galios išsklaidymas su vienu +9 DC maitinimo šaltiniu;
lPalaiko RS232, RS485, Wiegand26/34 sąsają;
l Pateikite DLL ir demonstracinės programinės įrangos šaltinio kodą, kad palengvintumėte tolesnę plėtrą.
3. CHARAKTERISTIKOS
l Absoliutus maksimalus įvertinimas
ITEM |
SIMBOLIS |
VERTĖ |
VIENETAS |
Maitinimo šaltinis |
VCC |
16 |
V |
Darbinė temp. |
TOPR |
-20~+70 |
℃ |
Laikymo temp. |
TSTR |
-25~+80 |
℃ |
l Elektrinė ir mechaninė specifikacija
Pagal TAï¼ 25℃,VCCï¼ +9V, nebent nurodyta
ITEM |
SIMBOLIS |
MIN |
TIPAS |
MAX |
VIENETAS |
Maitinimo šaltinis |
VCC |
8 |
9 |
12 |
V |
Srovės išsisklaidymas |
IC |
|
350 |
650 |
mA |
Dažnis |
DAŽNIS |
865 |
|
868 |
MHz |
Efektyvus atstumas |
DIS |
300 |
500 |
600 |
cm |
SĄSAJA
ITEM |
KOMENTARAS |
Raudona |
+9V |
Juoda |
GND |
Geltona |
Wiegand DATA0 |
Mėlyna |
Wiegand DATA1 |
Violetinė |
RS485 R+ |
Oranžinė |
RS485 R- |
Ruda |
GND |
Baltas |
RS232 RXD |
Žalias |
RS232 TXD |
Pilka |
Trigger input(TTL lygis) |
* Efektyvus atstumas priklauso nuo antenos, žymos ir aplinkos.
